PN、PNL型顶管专用泥浆泵
PN、PNL型顶管专用泥浆泵
产品详情

一、使用说明

1.概述:

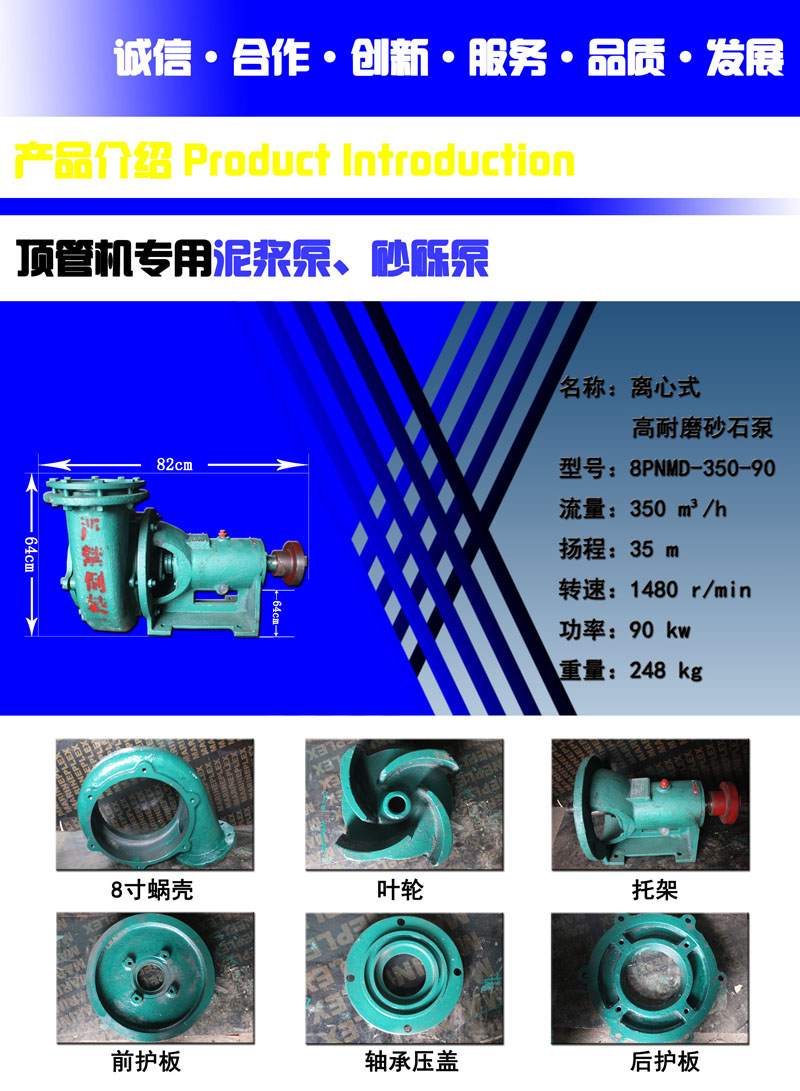

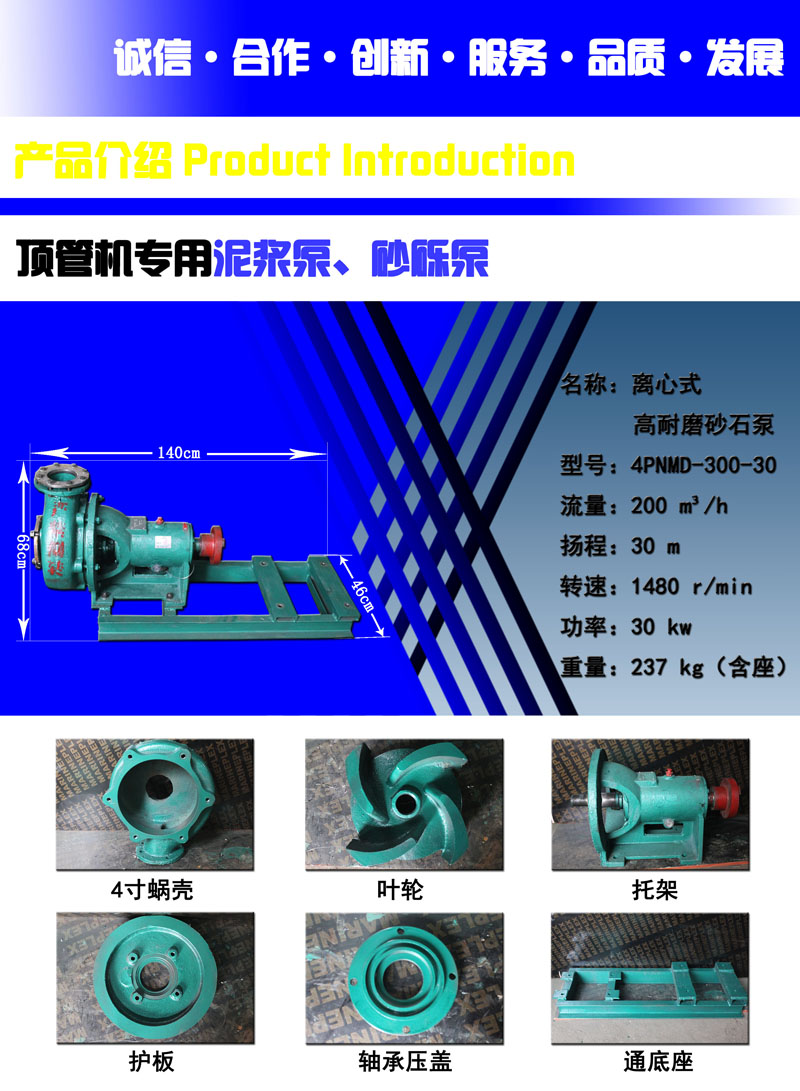

PN、PNL型泥浆泵

我厂现生产有:1PN、2PN、2PNL、3PN、3PNL、4PN、6PN、8PN、10PN、12PN十种。具有寿命长、结构简单可靠等特点。

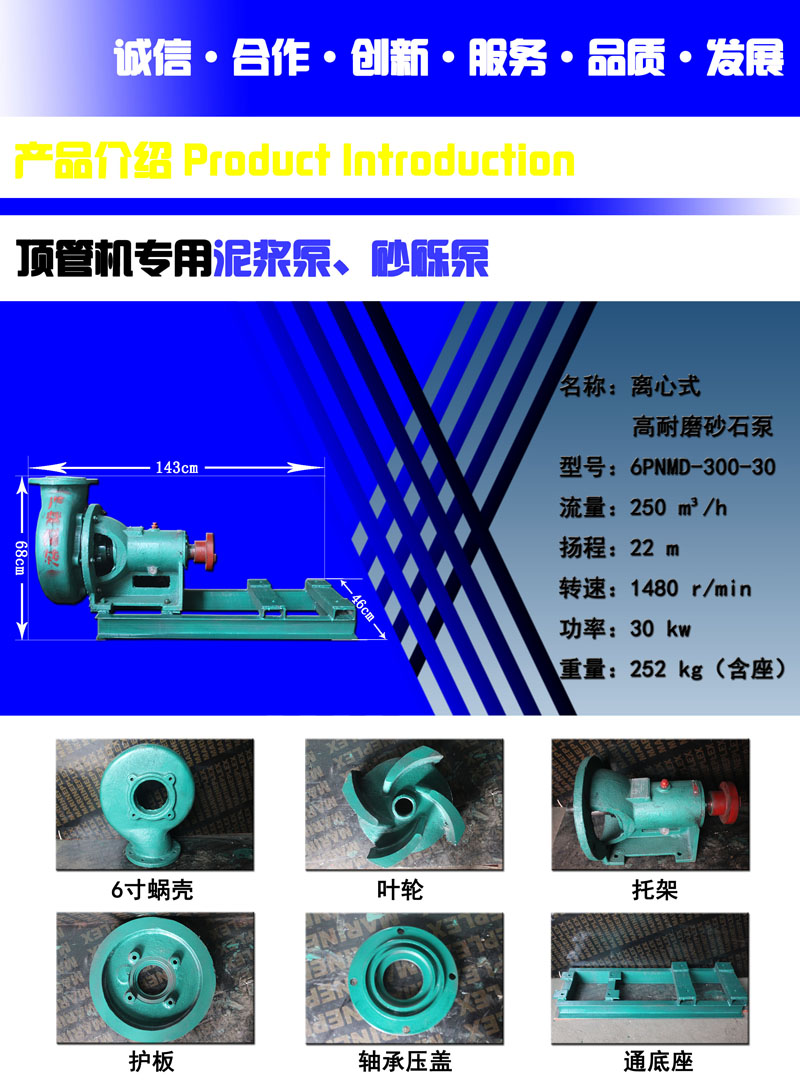

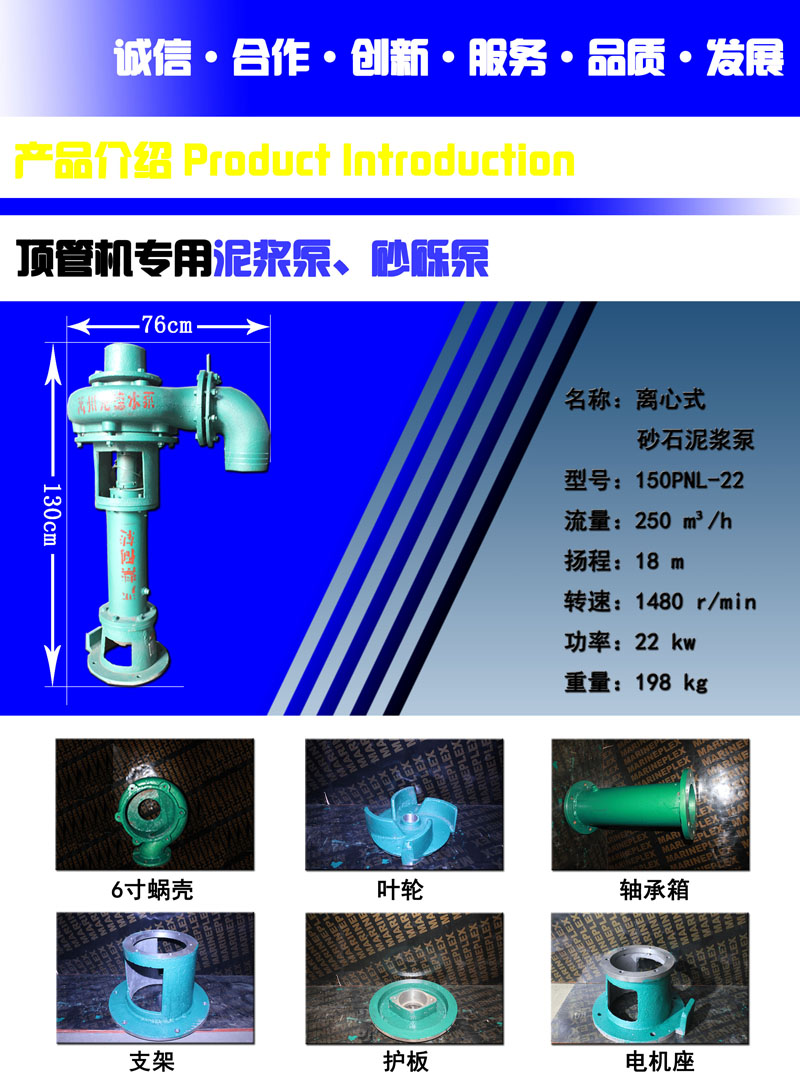

在这十种PN、PNL型泥浆泵中,除了2PNL、3PNL两种为立式以外,其余的均为卧式单级单吸悬臂式泥浆泵。可供矿山输送矿砂液体之用。

输送最大浓度按重量计为50~60%。

2.型号意义:例如:2PNL

2——吐出口径(毫米数被25除所得值)

P——杂质泵

N——泥浆

L——立式

3.优点:

①过流部分承磨件采用了耐磨铸铁,使用寿命较长。

②叶轮和护板的间隙可以及时调整,保持较高效率工作。

③4"以上该型泵轴承直接安于水平中开托架内,拆检方便调整及时,并在油池内装有水冷蛇形管,改善了轴承的工作条件。

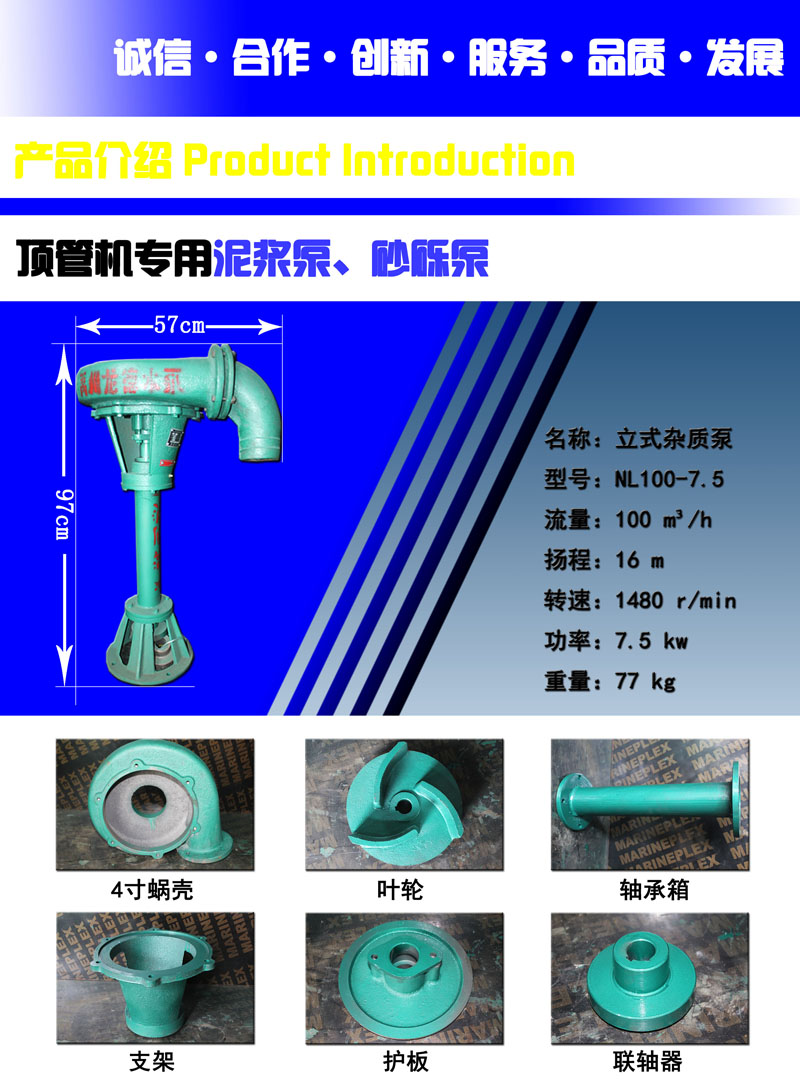

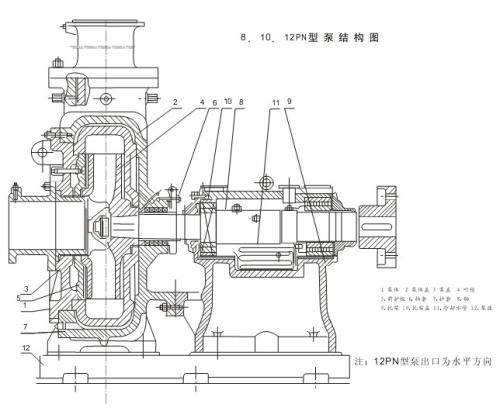

④8"泵以上的泵体较大,采用了对开的结构形式,拆装检修方便。

4.几点说明:

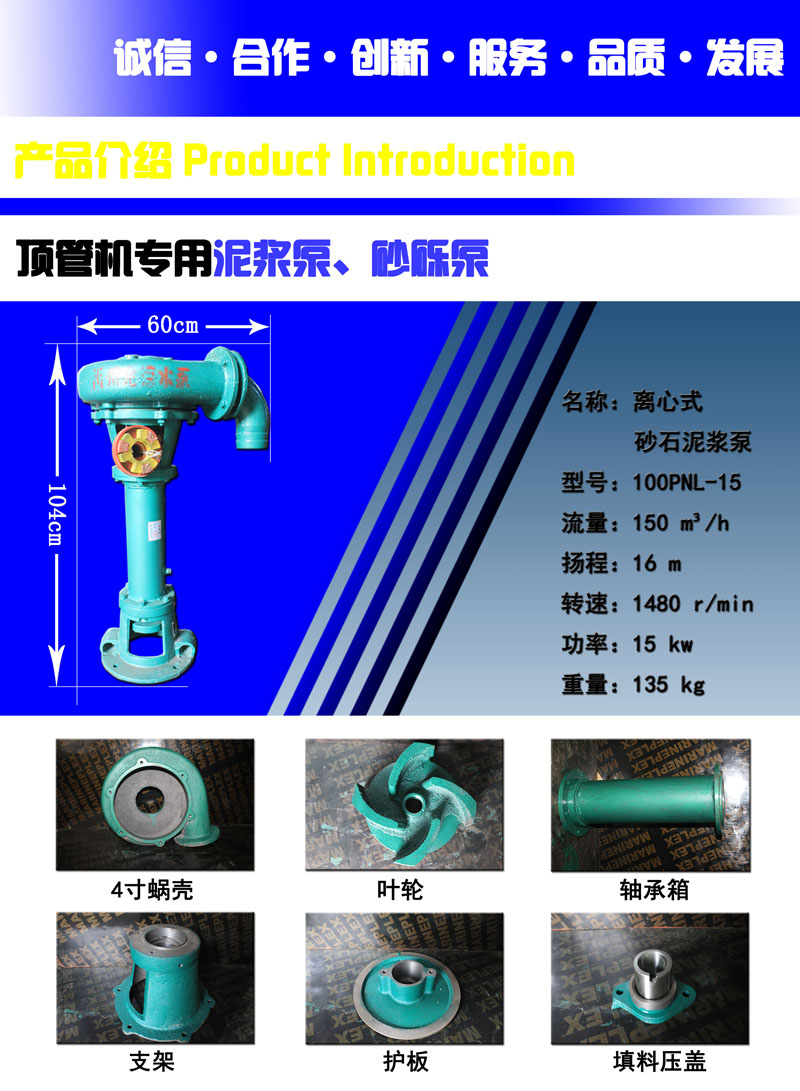

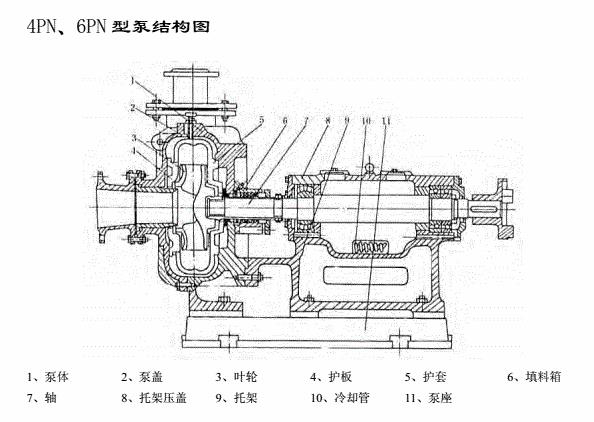

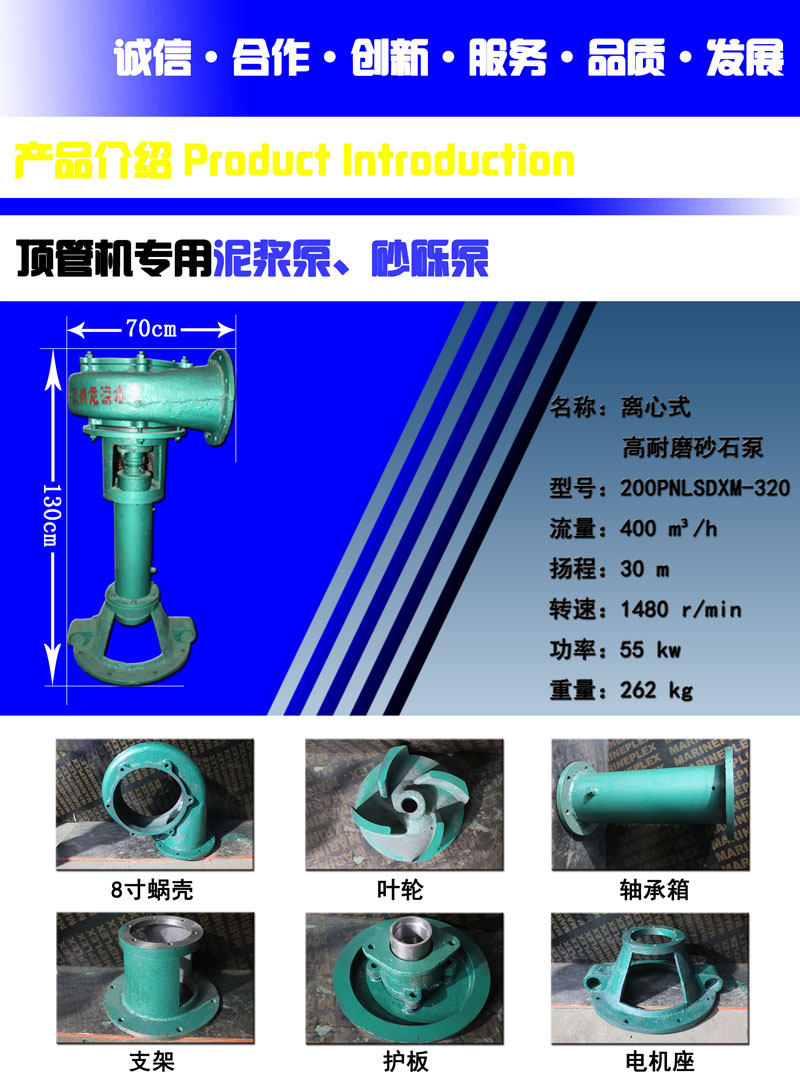

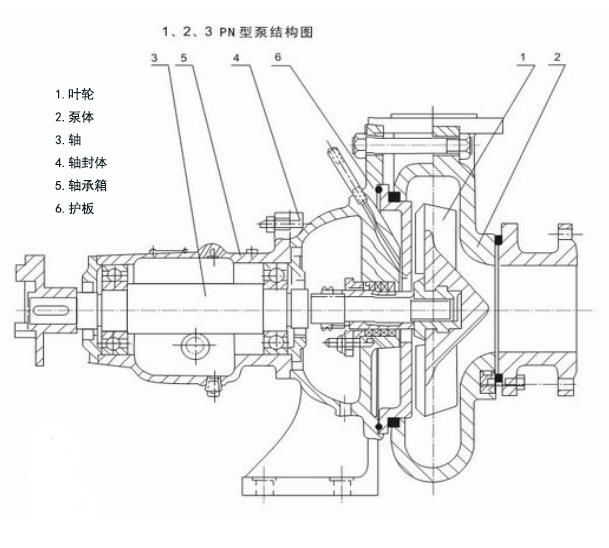

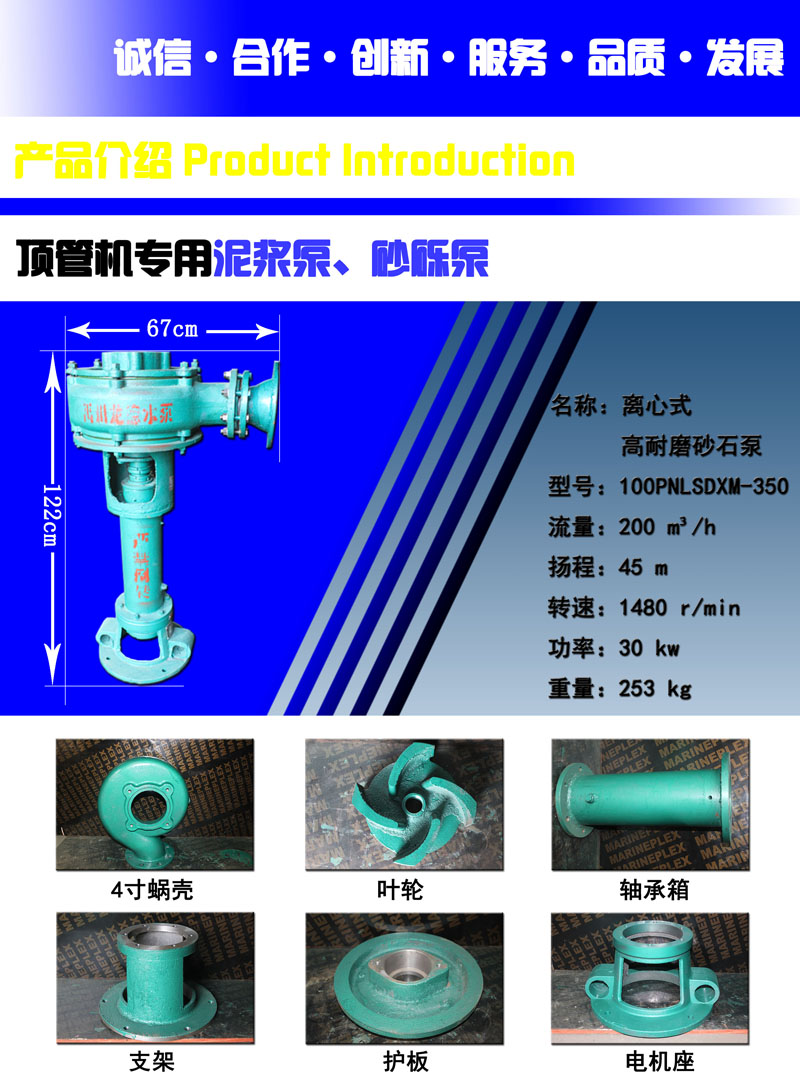

①拆卸和组装按总装配图进行。

②进浆管不应有急剧弯转,尽可能向下倾斜(倾角30°),便于排气。

③应掌握运转周期定期更换备件和轴承以防出事故。

④进浆量过少不宜运行,以免引起震动和料浆沉淀。

⑤停泵时应用清水冲洗以防堵塞。

⑥该型泵除了12PN型泥浆泵出口为水平以外,其它均为垂直向上。

⑦PN型泵必须加入一定量的轴封水,其水量一般为工作流量的1—3%,其水压应大于工作压力1公斤/厘米2

⑧1PN、2PN、3PN、2PNL、3PNL转向自电机方向看为顺时针方向。

      4PN、6PN、8PN、10PN、12PN转向自电机方向看为逆时针方向。

⑨该型泵一般情况下灌注使用。

⑩泵停车时不准倒转。

5.注意事项:

①开机前

先试电机转向是否与泵转向一致。只有电机旋转方向和泵转向一致才能对接电机。电机联轴器和泵联轴器两端面间隙应为2~3毫米。泵用手转动整圈,泵壳内部无卡、磨现象才能开机。

②开机工作中

发现有异响,请立即停机,仔细检查原因。每班及时添加黄油。观察电流、电压是否在规定值内正常工作。注意观察轴承是否发热,轴承温度不超过75℃。泥浆不够泵抽时,会引起泵的震动,正常现象,这时及时补充来浆就行。泵入泥浆的深度不要淹没泵的下轴承位置。严禁倒转。

③停机

停机时,泥浆泵要抽清水继续工作一会儿,清除泵壳内或管子内的泥浆,以免下次开机时堵塞管道。长期不用时,要清除外部泥浆,更换配件,加黄油,以备下次使用。

6.产生故障与排除方法

故障

发生故障的原因

解决办法

轴马力大

叶轮和护板发生摩擦

调整叶轮和护板的间隙

扬程不够

①叶轮和护板间隙过大。

②大块颗粒堵塞叶轮流道。

①调整叶轮和护板的间隙。

如调整后达不到要求,就得更换新叶轮和护板。

②拆进水管部分,将大块颗粒清除。

轴承过热

①润滑油太少或太多。

②油中有杂质。

③轴承磨损。

①使润滑油保持在油标规定油位。

②更换新油。

③更换新轴承。

工作中震动

①叶轮不是平衡的磨损。

②轴承磨损或油中有杂质。

③泵进量不足,进入空气过多。

①更换新叶轮。

②更换新油或更换新轴承。

③增加进量和附加清水。

填料泄漏

①水封管中没水。

②填料磨损。

①检查水封装置,引压力水注入填料。

②更换新填料。



一、性能参数表

型号

流量

Q

m³/h

扬程

H

m

转速

n

r/min

轴功率

P

kw

电动机

效率

η

%

必须汽蚀余量

m

叶轮直径

mm

泵口径

泵外形尺寸

泵重

kg

功率

kw

型号

吸入mm

吐出

mm

长*宽*高

mm

1PN

7.2

14

1430

1.3

3

Y100L2

21


204

50

25

559*310*310

120

12

13

1.41

30

16

12

15

35

2PN

30

22

1450

5.45

11

Y160M-4

33


265

96

50

650*435*398

150

47

19

6.25

39

58

17

6.9

39

3PN

54

26

1470

12

22

Y180L-4

32


300

125

70

765*547*520

450

108

21

14.7

42

151

15

16.7

37

4PN(1)

41.5

51

1470

25

55

Y250M-4

23

5.5

380

150

100

1531*840*1087

1000

80

50

30.2

36

111

49

33.3

44.5

4PN(1)

52

51

1480

28

75

Y280S-4

26

4.5

340

150

100

1531*840*1087

1000

100

50

36.9

37

138

49

39.1

47

4PN

100

41

1470

24.3

55

Y250M-4

46

4.5

340

150

100

1531*840*1087

1000

150

39

29

55

200

37

33.1

61

6PN

230

27

980

30.2

75

JS115-6

56

4.7

420

200

150

1605*840*1250

1200

280

26

33

60

320

25

35.2

62

8PN(1)

450

65

980

140

215

JS218-6

57

6.5

635

200

200

2062*1410*1915

4000

550

63

155

61

600

62

160.7

63

10PN(1)

768

91.8

980

436

780

JSQ1512-6

44

6.5

750

250

250

2120*1410*2040

4600

1030

88

489

50.5

1290

85

500

59.7

12PN

1350

53

980

312

550

JSQ158-6

62.5


650

300

300

2240*1835*1455

4500

1600

50

335

65

250PN

775

77

740

275.5

570

JSQ1510-8

(6KV)

59

6

900

350

250

2315*1800*2220

8000

1040

75

317.2

625

67

1325

73.5

368.3


72

250PN

780

91

740

333.2

570

JSQ157-8

(6KV)

58

6

965

350

250

2315*1800*2220

8000

1040

90

380

625

67

1430

85

447.3


74

250PN

585

51

590

137.7

260

JSQ158-10

(6KV)

59

6

900

350

250

2315*1800*2220

8000

770

49

153.4

67

1100

46.5

190.8

73

250PN

620

58

590

169

310

JSQ158-10

(6KV)

58

6

965

350

250

2315*1800*2220

8000

830

57.5

194

67

1140

54

224

75

性能参数表


型号

流量

Q

m³/h

扬程

H

m

转速

n

r/min

轴功率

P

kw

电动机

效率

η

%

必须汽蚀余量

m

叶轮直径

mm

泵口径

泵外形尺寸

泵重

kg

功率

kw

型号

吸入mm

吐出

mm

长*宽*高

mm

250PN

585

46

590

126.5

260

JSQ1510-10

(6KV)

58

6

850

350

250

2315*1800*2220

8000

800

44

143

67

1100

42

175

72

250PN

750

70

740

246.5

475

JSQ1510-8

(6KV)

58

6

850

350

250

2315*1800*2220

8000

1000

68

276.5

67

1200

60

300

72

2PNL

30

22

1450

5.45

11

Y160M-4V1

33


265

95

50

1000*476*1518

250

47

19

6.25

39

58

17

6.9

39

3PNL

54

26

1470

12

22

Y180L-4V1

32


300

125

75

1270*590*1630

280

108

21

14.7

42

151

15

16.7

37

4PNL

80

32

1470

14

30


38

4.5

340




1000

160

26

17.5

48

220

18

20

42
